項目介紹
某城市小區配電室兩臺變壓器，容量為800KVA，配電室內空間狹小，可使用空間有限。該配變存在以下電能質量問題：配電負載屬于居民用電，用電時段較為集中，容易出現三相嚴重不平衡現象，三相電流不平衡也導致了零線電流過大，增加了零線過載風險；同時配網功率因數低、諧波含量高，對變壓器的安全運行，對居民的可靠用電、安全用電構成了潛在的威脅。
項目方案
針對以上問題，考慮到配電室空間以及線路中的電能質量問題，在配電室內安裝一臺采用插拔式模塊的緊湊型混合補償設備（170kvar×2），柜內兩套補償系統，分別對兩臺變壓器二次側（400V側）存在的三相不平衡、無功及諧波問題進行集中治理；同時在各變壓器下線路終端分支箱旁安裝分布式三相不平衡治理裝置（20kvar），對線路中的三相不平衡進行就地治理，所有治理設備接入配用電物聯網，可控可調。該方案減少了配電室使用面積，且從線路末端開始，徹底解決線路中以及變壓器側的三相不平衡、無功、諧波及中線電流過大等問題。
現場圖片
配電房內混合補償裝置
分布式三相不平衡治理裝置
使用效果

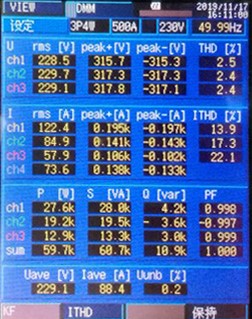

1#變壓器治理前后數據對比：
治理前 治理后
設備投運前，1#變壓器三相電流最大相差64.5A，N線電流73.6A，設備投運后，三相電流趨于一致，相差2.2A，N線電流降低到16A；諧波電流畸變率由最大22.1%下降到7%，治理效果明顯。
2#變壓器治理前后數據對比：
治理前 治理后
設備投運前，2#變壓器三相電流最大相差49.6A，N線電流56.5A，設備投運后，三相電流趨于一致，相差2.4A，N線電流降低到6.1A；諧波電流畸變率由最大28.8%下降到7.1%；功率因數由0.72提高到1，治理效果明顯。
客戶效益
該方案切實結合配電臺區實際情況，并考慮解決實際電能質量問題，通過緊湊型的戶內插拔式混合補償和分布式三相不平衡裝置結合應用，節約了配電室空間，減少客戶投資；此外，可以很好的解決線路及配變的三相不平衡、無功、諧波及中線電流過大等問題，減少因此帶來的損耗，保障用戶用電安全，提高供電公司供電可靠性。
