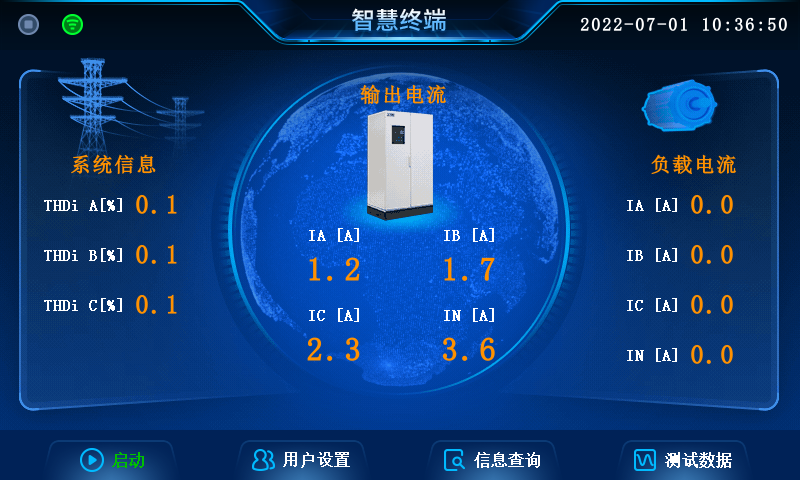

1.首頁中系統信息、輸出電流、負載電流等有數據顯示，如圖1：
圖1 首頁
2.測量數據：查看電網信息、負載信息、諧波數據、模塊信息，如圖2：
圖2 測量數據界面
3.查看模塊之間CAN通訊的成功情況，進入【測量數據】界面，點擊【模塊信息】，如圖3所示。
圖3 模塊信息
4.在首頁下側點擊按鈕【用戶設置】進入系統參數設置界面如圖4。
圖4 系統參數設置界面
4.1該界面可以設置內容介紹如下：
運行模式：自動運行 / 手動運行
初步調試時選擇“手動運行”，待各項參數調試完成后，最后設置為“自動運行”。當選擇自動運行模式時，設備上電后，無人值守運行，整機自動投入，啟動。
互感器方向：設置互感器方向，默認正向
4.2互感器的安裝方向，互感器P1面面向電網的情況下，CT-C-S1、CT--C-S2、CT-B-S1、CT-B-S2、CT-A-S1、CT-A-S2分別接入模塊的CT端子IC1、IC2、IB1、IB2、IA1、IA2，此時觸摸屏中互感器方向設定為正向。互感器變比：如300:5的互感器，設置值為60。
5.在參數設置界面點擊時間區域彈出用戶登錄窗口如圖5-1。
圖5-1 用戶登錄和密碼輸入界面
5.1輸入調試用密碼“99465358”，點擊按鈕【確定】，然后點擊【登錄】，進入補償方式設置界面，如圖5-2：
圖5-2補償方式界面
【補償方式】界面設置的內容有：
補償方式：下拉菜單選擇指定次補償，勾選無功、不平衡、指定次諧波；
補償系數:默認設置為1.0，系數微調可調節補償效果。

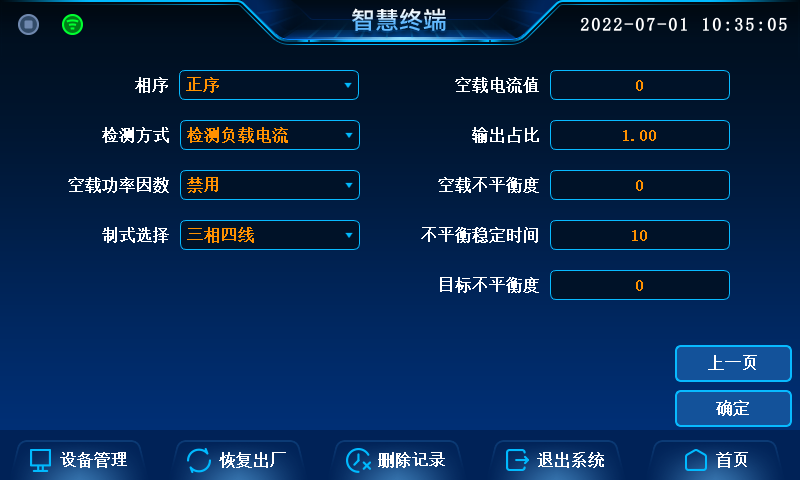

【基本參數】界面設置的需要重點關注，如圖5-3：
圖5-3 基本參數界面
6.點擊按鈕【設備管理】進入設備管理界面如圖6。
圖6設備管理界面
此界面的設備類型及通訊地址參數均為默認值，由顯示屏直接讀取而來，不需要手動設置。在開始對APF調試前，需要核查“設備管理”中設備情況是否符合設備使用現場的實際情況。
