一、10kV串聯調壓裝置
1.1項目介紹
某配網線路整條10kV線長度85km，架空線路采用LGJ-120mm2的鋼芯鋁絞線。由于架空線敷設距離較長，造成10kV末端電壓最低時候達到8.6kV，嚴重影響后級居民用戶正常的生產生活用電。
1.2解決方案
在距離末端10km處安裝10kV串聯調壓裝置進行10kV側電壓補償，使電網電壓穩定在額定電壓范圍內。
1.3現場安裝圖片
1.4使用效果
補償前三相電壓
補償后三相電壓
投入10kV串聯調壓裝置前，末端線路10km處電壓在9kV上下波動，考慮到裝置前后級都有負載用電的情況，補償輸出電壓設定為9.6kV；裝置投運后，電壓穩定在9.6kV左右，補償效果良好，保障了后級供電的穩定性。
1.5客戶效益
通過10kV串聯調壓裝置投入運行，使10kV電壓滿足國家供電標準，快速保障用戶正常用電，減少投訴，提高用戶滿意度；與新增變電站相比，投資少，周期短，可節約時間和人力物力成本。
二、分布式電能質量綜合治理裝置
2.1項目介紹
居民小區用電以單相負荷為主，用電時間段較為集中，在用電高峰時三相不平衡問題尤為嚴重，同時存在中線過載風險；另外，小區充電樁的大量投運及其他非線性負荷使用，也給小區配電網帶來無功和諧波問題。現有補償方式均在配電室進行集中補償，線路中的諧波干擾、無功及三相不平衡、中線電流過大依然存在，給居民正常用電帶來影響和安全風險。
2.2治理方案
采用分布式電能質量治理裝置，分別安裝于小區配電線路末端電纜分支箱處，就地治理線路中的三相不平衡、諧波、無功及中線電流過大等問題，保障用戶正常、安全用電。
2.3現場安裝圖片
2.4治理效果
治理前負載側三相電流曲線圖
治理后電網側三相電流曲線圖
用電高峰時段B相的電流遠遠大于A、C相電流，B相最大達52A左右時，而C相為36A左右、A相為40A左右，N相電流最大時達到20A左右；裝置投運后三相電流趨于一致，N相電流3A左右。
2.5客戶效益
通過分布式電能質量綜合治理，解決小區居民配電線路中的電能質量問題，減少因電能質量問題及中線電流造成的損耗，避免諧波干擾及中線過熱，提高供電可靠性。
三、電壓暫降治理設備
3.1項目介紹
某工業現場生產車間負荷主要是空壓機及注塑機，空壓機功率較大，啟動時會造成電網電壓短時跌落，跌落深度到空壓機和注塑機電壓保護值時停機，影響用戶正常生產和造成生產材料損失。
3.2治理方案
在空壓機前端串聯接入電壓暫降治理設備，在空壓機啟動瞬間對空壓機做電壓支撐，保障空壓機正常啟動，不受電網電壓影響；空壓機啟動電壓正常后自動切換旁路，減少系統損耗。
3.3現場安裝圖片
3.4治理效果

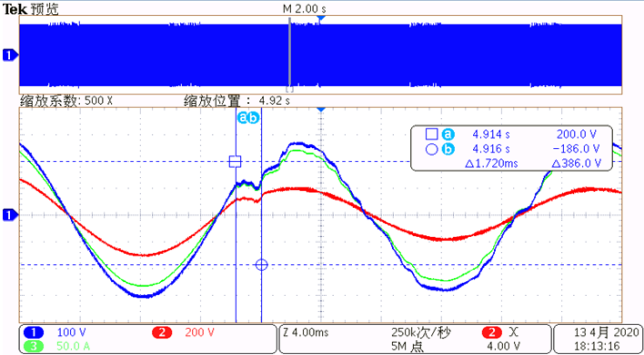

圖一
圖二
圖三
圖一，圖二，圖三，分別是電網電壓在0°，30°，60°下發生暫降，由圖可以看出，當電網發生暫降時，電壓暫降治理設備可快速補償，響應時間均小于3ms。
3.5客戶效益
通過接入電壓暫降治理設備，保障用戶生產負載正常工作，提高生產效率；此外，減少因生產設備突然停機造成的生產原料浪費，節約用戶生產成本。
