項目介紹
某商業綜合體配電室有一臺2000kVA變壓器，補償柜用采用傳統電容柜，經常出現鼓包漏液等問題，好幾次未及時更換，當月還被供電局罰款。經過對配電系統電能質量測試，發現系統功率因數在0.74左右，系統諧波較大。
項目方案
針對上述問題，我司對原有電容柜進行替換，采用混合式電能質量綜合治理裝置，它是一種全新的智慧型補償裝置，通過先進的電力電子技術與電容相結合的方式，可以很好解決低壓配電網中的無功、諧波以及三相不平衡等問題，可完全替代傳統電容補償柜。混合式電能質量綜合治理裝置的有源部分和無源部分均采用模塊化設計，安裝維護簡單方便。

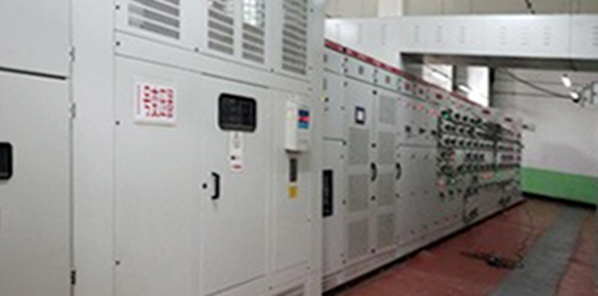

現場圖片
使用效果

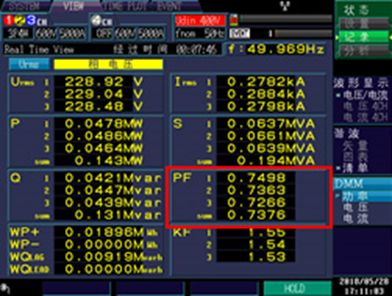

治理前波形和功率因數
從測試數據看出，變壓器低壓側電流波形發生嚴重畸變，功率因數0.74左右，較低。

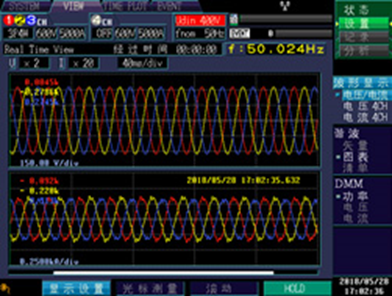

治理后波形和功率因數
可以看出治理后變壓器低壓側電流波形基本正常，功率因數達到0.99，效果明顯。
客戶效益
本方案采用的混合式電能質量綜合治理裝置可以完美替代電容柜，并且可以解決由變頻空調、LED照明、變頻電梯等帶來的諧波及三相不平衡問題，保障供電系統安全可靠運行，而且也不會發生被供電局罰款的問題，為客戶帶了直接的經濟效益。
