項目介紹
某醫院近幾年發展迅速，引進大量的新設備、新技術不斷加入到醫院日常工作中，但同時對醫院供配電系統帶來了巨大的壓力。如供電系統諧波、中性線電流過大、三相不平衡等，其中尤以電力諧波和中線電流過大問題突出，嚴重影響配電系統安全。醫院電氣人員反饋末端配電箱部分電纜發熱嚴重。
項目方案
針對上述問題，我公司對該醫院配電系統進行了檢測分析，發現配電系統諧波較大，會影響高精密設備運行；末端配電箱中線電流大導致電纜發熱，長期會有火災隱患。最終方案采樣有源電力濾波器APF在變壓器低壓側對諧波進行集中治理，采樣中線安防控制器SNP在末端各配電箱進行中線電流治理，總體效果明細，確保醫院供電系統安全可靠。
現場圖片
配電室變壓器低壓側APF集中治理

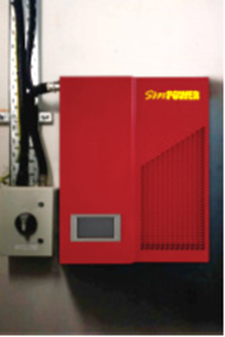

末端配電箱旁SNP
使用效果

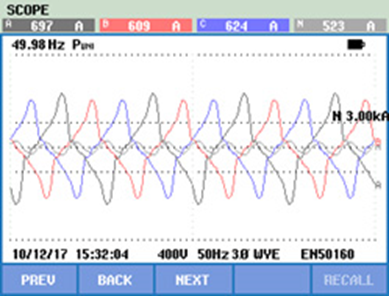

未治理：變壓器低壓側電流
未端治理：末端一配電箱電流
從測試數據看出，變壓器低壓側電流波形發生嚴重畸變，中線電流也很大；各樓層配電箱中線電流達到相線兩倍，已經觸及中性線電纜載流限制，存在嚴重安全隱患。
治理后：變壓器低壓側總電流
治理后：末端該配電箱電流
可以看出治理后變壓器低壓側電流波形基本正常，末端配電箱中線電流濾除超95%，效果明顯。
客戶效益
本方案考慮到醫院對配電系統可靠性的要求較高，最終采用兩種設備對配電系統電能質量進行了全面的治理優化，一方面APF解決了配電系統的諧波，確保高精密的用電設備不會受系統諧波影響，另一方面SNP消除了中線電流過大的問題，杜絕了可能的火災隱患，為醫院救死扶傷、造福人民的使命保駕護航。
